Einfluß der Erde auf die Dipol-Impedanz
Es gibt verschiedene Veröffentlichungen hierzu:

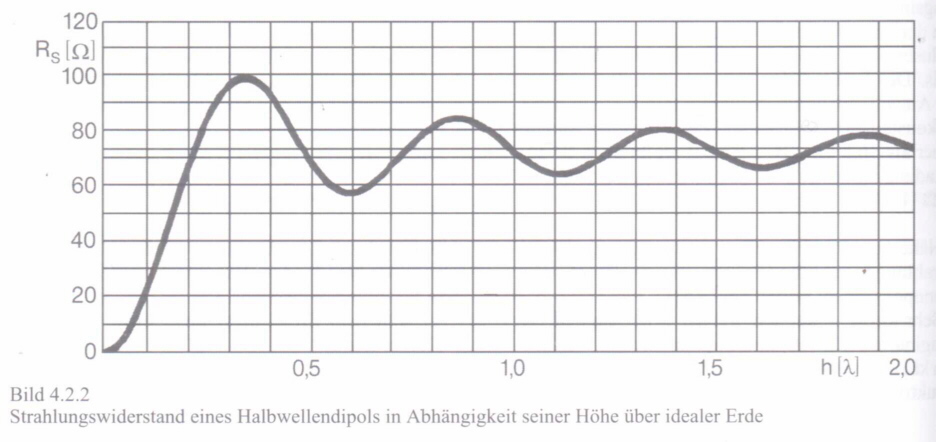

![](Dipol_Erde0.jpg)
Quelle: Antennenbuch, Rothammel, DARC Verlag

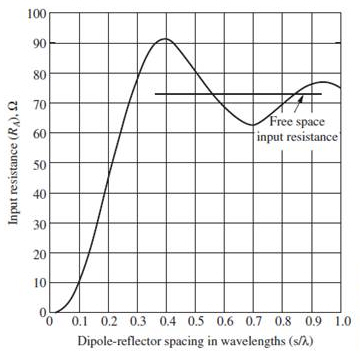

![](Dipol_ErdeX.jpg)
Quelle: Antennas, Kraus, Ohio State University

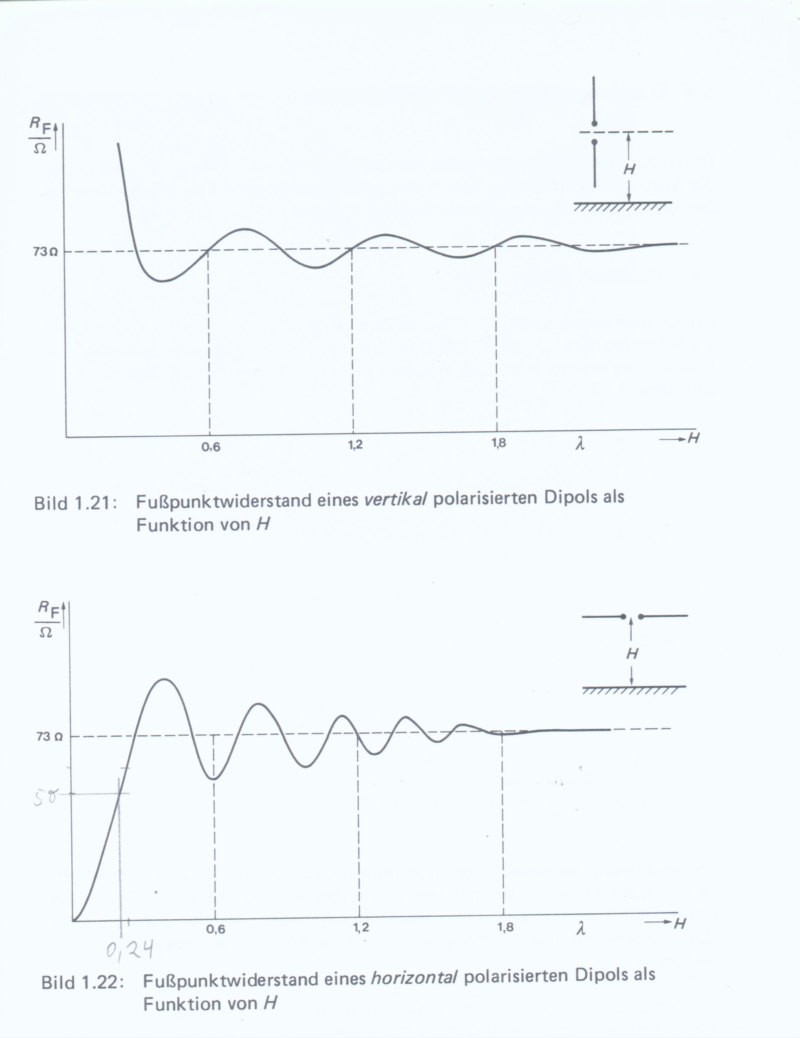

![](Dipol_Erde.jpg)
Quelle: Antennentechnik, Hock, Pauli u.a., Expert-Verlag, VDE-Verlag
![](Dipol_Erde3.jpg)
![](Dipol_Erde4.jpg)
Quelle: Antenna Theory, Balanis; Arizona State University

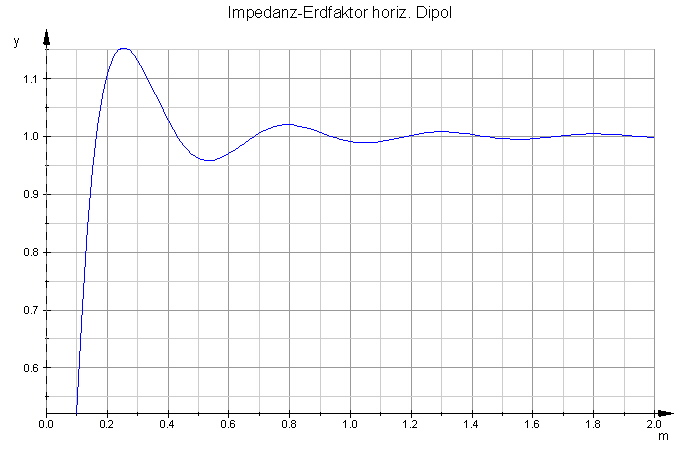

![](Dipol_Erde1.jpg)

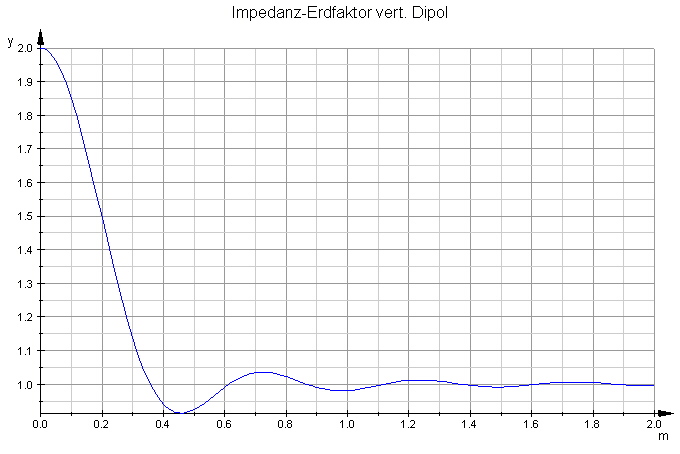

![](Dipol_Erde2.jpg)
Quelle: Antenna Theory, Balanis; Arizona State University
Impedanz-Erdfaktor nach Balanis in mathematischer Form: [hier]
